Machine de découpe de rouleau

1.Structure d'engrenage à vis sans fin: Le système de transmission à vis sans fin et à vis sans fin parfait assure une pression puissante et constante et rend la coupe précise pendant que la machine fonctionne à grande vitesse, présente des caractéristiques de faible bruit, de fonctionnement en douceur et de pression de coupe élevée.

Le châssis de base principal, le châssis mobile et le châssis supérieur adoptent tous la fonte ductile QT 500-7 à haute résistance, qui présente des caractéristiques de résistance à la traction élevée, anti-déformation et anti-fatigable.

2.Système de lubrification: Adopte un système de lubrification forcée pour assurer régulièrement l'alimentation principale en huile d'entraînement, réduire les frottements et prolonger la durée de vie de la machine. La machine s'arrêtera pour se protéger si la pression d'huile est faible. Le circuit d'huile ajoute un filtre pour vider l'huile et un contrôleur de débit pour surveiller le manque d'huile.

3. Leforce de découpeest fourni par un pilote de moteur à onduleur de 7,5 KW. Ce n'est pas seulement une économie d'énergie, mais peut également réaliser le réglage de la vitesse en continu, en particulier lorsqu'il est coordonné avec le volant d'inertie extra large, ce qui rend la force de découpe forte et stable, et l'électricité peut être encore réduite.

Frein d'embrayage pneumatique: ajustez la pression d'air pour contrôler le couple d'entraînement, le faible bruit et les performances de freinage élevées. La machine s'éteindra automatiquement en cas de surcharge, réponse sensible et rapide.

4. Pression de commande électrique: précis et rapide pour obtenir un réglage de la pression de découpe, la pression est automatiquement ajustée via le moteur pour contrôler les quatre pieds par HMI. C'est très pratique et précis.

5. Il peut être découpé selon les mots et les chiffres imprimés ou simplement découpé sans eux. La coordination entre le moteur pas à pas et l'œil photoélectrique qui peut identifier les couleurs assure l'ajustement parfait de la position de découpe et des figures. Réglez simplement la longueur d'alimentation via le contrôleur du micro-ordinateur pour découper les produits sans mots ni chiffres.

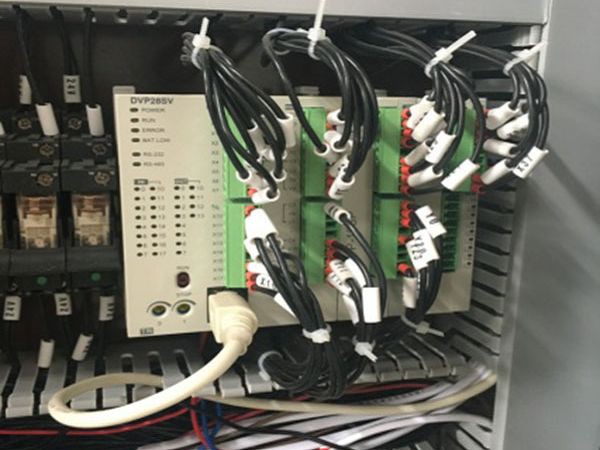

6. Moteur: Le convertisseur de fréquence contrôle le moteur principal, avec des caractéristiques de faible consommation d'énergie et de rendement élevé. PLC et IHM : l'écran affiche les données de fonctionnement et l'état, tous les paramètres peuvent être définis via l'écran

7. Unité de correction: Cet appareil est contrôlé par un moteur, qui peut fixer et ajuster le papier dans une position correcte. (gauche ou droite).

8. Le département de découpe adopte une version à verrouillage pneumatique de l'appareil pour éviter de se détacher de la machine.

Plaque de découpe: traitement thermique de la plaque d'acier 65Mn, dureté et planéité élevées.

La plaque de couteau de découpe et le cadre de plaque peuvent être retirés afin de gagner du temps de changement de plaque.

9.Alarme papier bloqué: le système d'alarme arrête la machine lorsque l'alimentation du papier est bloquée.

10. Unité d'alimentation: Adopte le déroulement du rouleau pneumatique de type chaîne, la tension contrôle la vitesse de déroulement, et c'est hydraulique, il pourrait supporter au moins 1,5T. Diamètre maximum du rouleau de papier 1,6 m.

11.Charger le matériel: Chargement électrique du matériau en rouleau, facile et rapide. Les deux rouleaux recouverts de caoutchouc sont contrôlés par un moteur de traction, il est donc très facile de faire avancer le papier automatiquement

12. Pliez et aplatissez automatiquement les matériaux d'angle au niveau du noyau du papier. Il a réalisé le réglage en plusieurs étapes du degré de pliage. Peu importe à quel point le produit est plié, il peut être aplati ou replié dans d'autres directions.

13. Matière première: le système de suivi photoélectrique de l'œil assure la synchronisation de l'alimentation du matériau et de la vitesse de découpe.

14. Par l'action de l'interrupteur à induction de l'entité, le produit fini sera automatiquement abaissé pour que la hauteur du papier bouloché reste inchangée, pendant tout le processus de découpe, la prise de papier manuelle n'est pas nécessaire.
